單機USB型溫濕度數據記錄儀分析系統軟件

杭州西府科技有限公司提示的溫濕度光照土壤水份等單機版數據記錄儀分析軟件具有操作靈活,下載快速,簡潔易用,能夠即時采集數據并描繪測量曲線功能,并可下載設備歷史數據,查看歷史溫濕度數據列表或曲線圖,并根據需求選擇合適的下載格式(PDF/EXCEL/TXT/xf),方便用戶數據處理分析和存儲

使用說明如下:

操作手冊

智能數據記錄儀

（DL50系列）

杭州西府科技有限公司

第一章 產品概述

[1]安全使用事項

大屏幕系列智能數據記錄儀是一種精密儀表，非本公司專業維修人員請勿自行維修，改裝，更換電池，拆卸機體等操作。請嚴格按照說明書步驟進行。由于人為原因引起的儀表工作異常、損壞、數據丟失或間接照成的經濟損失，本公司不承擔一切責任。

本公司將擔保出貨時，產品正常的使用品質。保修責任僅限于如下規定：“本儀表屬于監測裝置，不能控制或調節。因此，如果一些儀器有可能出現功能缺陷或者不能工作的情況，生產廠家的責任僅限于維修或更換該產品。

安裝使用本儀表前，請詳細閱讀本章節關于安全使用事項

安全使用外部電源

本儀表可以分別使用內置、外置電源供電，外部電源供電范圍為直流12V，帶過流過壓保護，極性自動識別功能、建議使用配套電源適配器。

安全使用內部電池

本儀表不能使用普通5號電池，本儀表需要使用1節3.6V專用鋰電池，該電池可再充電,不可短路、靠近火源、投入水中，廢棄電池按照環保處理。

在安全溫度范圍內操作本機

本儀表的主機安全操作溫度為-20℃~70℃，當使用外接探頭型號時，探頭工作溫度范圍可高于儀表安全操作溫度，具體溫度范圍請按各型號技術參數為準。

請不要在操作溫度范圍以外使用本儀表，不要在腐蝕性環境下使用本設備。

存儲溫濕度條件

   本儀表的機體適合在溫度-30~80℃，相對濕度0%~100%（非結露狀態）下存儲，請嚴格遵守該產品的極限存儲溫度，不得超限存儲，否則將導致儀表不可逆轉性損壞。

本產品不防水

    本產品不防水，如遇到帶電掉入水中，應立即切斷外部供電，使用電池時應立即取出電池，將設備返回經銷商或原廠做檢測及維修。

軟件下載地址:

http://www.0571yiqi.com/index.php/download/index/g/c/id/3.html

或掃碼下載

第二章 產品介紹

[1]裝箱物品

大屏幕系列數據記錄儀擁有多款型號，不同的型號裝箱物品有所不同，請在打開包裝箱之后詳細檢查各款記錄儀對應的零部件是否齊備。如有遺漏，請及時聯系您的供應商。

[2]工作參數

[3]型號說明:

[4]液晶顯示屏圖示及功能分析

外接電源插入檢測符號

當記錄儀有外接電源接入時，會自動顯示。斷開時，該符號會消失。

報警開關狀態符號

可以選擇報警打開，或者報警關，當報警打開功能時，測量數據超過上限或者下線，記錄儀會報警，報警關功能時，記錄儀超限不報警。

電池符號

當系統電壓低于2.75V時，可能會引起存儲數據異常。因此，當該符號出現閃爍時，請及時插上外接電源進行充電。

液晶超限提示符號

，當測量數據超過上限或者下限的時候，報警喇叭符會顯示提醒。

  通道符號

液晶屏左上角數字符號代表該測量數據的通道號。

最大值  最小值 平均值

儀表具有最大值，最小值、平均值查看功能。當短按儀表MAX/MIN查詢按鍵時，設備進入查詢界面，輪顯最大值（MAX），最小值（MIN）,平均值（AVG），并重新進入測量界面.

 數字時鐘

可以分別顯示年YYYY,月/日MM.DD，時分，HH:MM

2019   ==>   01.22 ===>   14:52===> 循環顯示

其中年顯示保持2秒，月日顯示保持2秒，時分顯示保持6秒，總共10秒一個顯示循環。

[4]液晶特定顯示意義表示

n  顯示NOFF說明：

①　1、OFF：表示儀表處于“PC停止”狀態。

②　2、1OFF：表示儀表“手動啟動”未啟動狀態，儀表處于關機狀態，用戶可按啟動鍵啟動。

③　3、2OFF：表示儀表“定時啟動”未啟動狀態，時間到后，立即自動。

n  顯示ERR說明：

   ERR：表示儀表傳感器出錯，請檢查傳感器接線；

n  顯示NEND說明：

①　1.1END：表示儀表“手動停止”狀態。

②　2.2END：表示儀表“記滿停止”狀態。

③　3.3END：表示儀表“定時停止”狀態。

④ 4.4END：表示儀表“按次數停止”狀態。

[5]報警方式及提示

本設備在報警狀態下，為了醒目提醒用戶，以及整機功耗考慮，如下方式提醒：

當測量數據超出設定值時：

出現現象：報警器響，背光燈閃爍。

1.測量數據一直在超限狀態，報警方式：

1)   在此期間，用戶未作任何按鍵消音處理，設備報警器響2分鐘，背光燈閃，液晶閃爍顯示。兩分鐘之后，報警器和背光燈均關閉，液晶仍然閃爍顯示，用來提示用戶報警痕跡。15分鐘后，設備重新開啟報警及背光30S，然后，關閉，如此循環。

2)   數據超限期間，用戶可以短按任何按鍵，進行消音。消音后，設備短暫關閉報警器及背光，并正常顯示。15分鐘后，仍然會開啟報警器與背光30S提示。

2.測量數據超限，然后回落到正常設定值

1)   測量數據只要回落到正常的設定返回內，設備就會停止報警與背光提示

第三章 硬件安裝及使用

[1]硬件裝卸

裝卸該型儀表時，需要一把十字螺絲刀。

第一次使用時請注意確定您的供電模式，如果您使用外接電源供電，可直接接上電源，記錄儀即可處于待機顯示狀態。默認的顯示是PC停機，用戶需要自己配置成需要的記錄方式。

[2]更換電池

本儀表使用專用鋰電池，如需更換請聯系儀表供應商或者生產廠家。

[3]使用外部電源

本儀表可以使用外部電源供電，外部電源供電為12V，帶電源反接保護。

使用前先檢查電源適配器上的交流輸入電壓范圍，如果您當地的電網電壓是110V/60HZ的，請及時聯系您的供應商，以更換相應的電源適配器，本儀表配套的電源適配器僅適合在室內使用，請勿在其允許使用范圍外操作。

[4]如何將儀表連接到您的電腦

本儀表使用標準的USB接口，支持熱拔插。

第四章 WINDOWS軟件安裝及使用

[1]軟件運行最低環境要求

P3 800Mhz以上中央處理器

64MB以上系統內存

24X以上CD-ROM驅動器

256M以上硬盤空余空間

Windows 98/2000/XP/WIN7操作系統

[2]圖示軟件安裝過程(WINDOWS XP 系統為例)

第一步：進入西府科技官網www.0571yiqi.com下載軟件。如圖所示：

第二步：雙擊圖標，安裝軟件。會自動彈出安裝指導，請點擊“下一步”。

第三步：如果認可該軟件的知識產權保護條例，請點擊“我接受”。

第四步：繼續點擊下一步。如果您已經安裝過USB驅動，可以去掉前面的選項，建議默認勾選。

第五步：選擇安裝目錄，建議安裝在非系統盤下，點擊“安裝”。

第六步：軟件會自動安裝驅動及組件。

第七步：上位機安裝完成。如圖所示：

[3]快速設置及使用

安裝完軟件后，您可以在桌面上找到這個圖標。

插入儀器后，雙擊“桌面圖標”打開軟件，軟件會自動連接儀表。也可以點擊“設備聯機”重新連接儀表。

連接后的界面，會在屬性欄中出現記錄儀相關的參數設置(例如啟動方式，記錄間隔，及報警設置)。

當記錄儀硬件聯機成功后，將出現上述窗體，否則軟件會提示您“設備聯機失敗，請檢查通信情況”的對話框。未正常連接記錄儀，您將無法操作該軟件。

以下是典型設置及使用

A:設置啟動配置：

儀表在默認狀態下是停止的，如需啟動儀表，設置啟動模式以及記錄時間間隔，請點擊“重啟設備”按鈕。軟件出現如下界面。

1、 首先填寫您需要設置的“用戶名”以及“標題”。如上圖所示：

此處一般填寫操作人員、科室、庫房名稱等等。

2、 點擊“下一步”，進入 “記錄間隔”設置。如下圖所示。

軟件設置為格式為hh:mm:ss，最小設置為1秒，最大設置為24小時

     注意：儀表默認設置記錄間隔為1分鐘。

3、 點擊下一步，進入設置記錄模式。

記錄模式分為：

[1]自動模式：儀表會根據配置的參數與條件自動啟動，進行采樣與記錄。

[2]手動模式：配置好參數后，儀表需要長按按鍵啟動，啟動后可以長按按鈕停止。特別說明:選擇“手動模式”后，可直接點擊下一步，不需要配置其他參數。

啟動方式分為：

[1]立即啟動:當軟件配置完成后，儀表立即開啟；

[2]定時啟動:可指定任意時間啟動，具體可通過[啟動時間]來配置該儀表在指定的時間啟動。

停止方式分為：

[1]先進先出：當儀表記錄滿時，新的數據覆蓋最早的數據，并依次類推，儀表存儲空間內始終維持著最新一段時間內的記錄數據。

[2]存滿停止:當儀表數據存滿時，自動停止工作。

[3]定時停止：指定任意時間點進行自動停止。

4、點擊“下一步”，進入報警設置。報警屬性框中，選中開啟前的復選框，則啟動報警通道，如圖所示：

4、 點擊“完成”，啟動配置設置完成。

B:在線監測：

1、啟動在線監測功能可實時讀取記錄儀當前采樣溫濕度數據,可用于實驗室等測試環境應用;

C:歷史數據下載

任何狀態下，均可下載儀表內部的數據。點擊“歷史下載”按鈕。界面如下所示：

D:數據分析

當記錄數據全部下載完時，分析軟件主體窗口會彈出一個曲線圖，用于顯示記錄范圍(時間或者點數)的溫度濕度趨勢曲線圖，拖動鼠標會產生一條淺灰色測量線，在數顯區會即時顯示對應的即時值。

    查看數據曲線時，可以進行放大縮小，或點曲線范圍查詢您所需要的時間段曲線。

  放大數據后，點擊[返回曲線]按鈕，可以回到之前數據顯示狀態。

E:查看數據列表

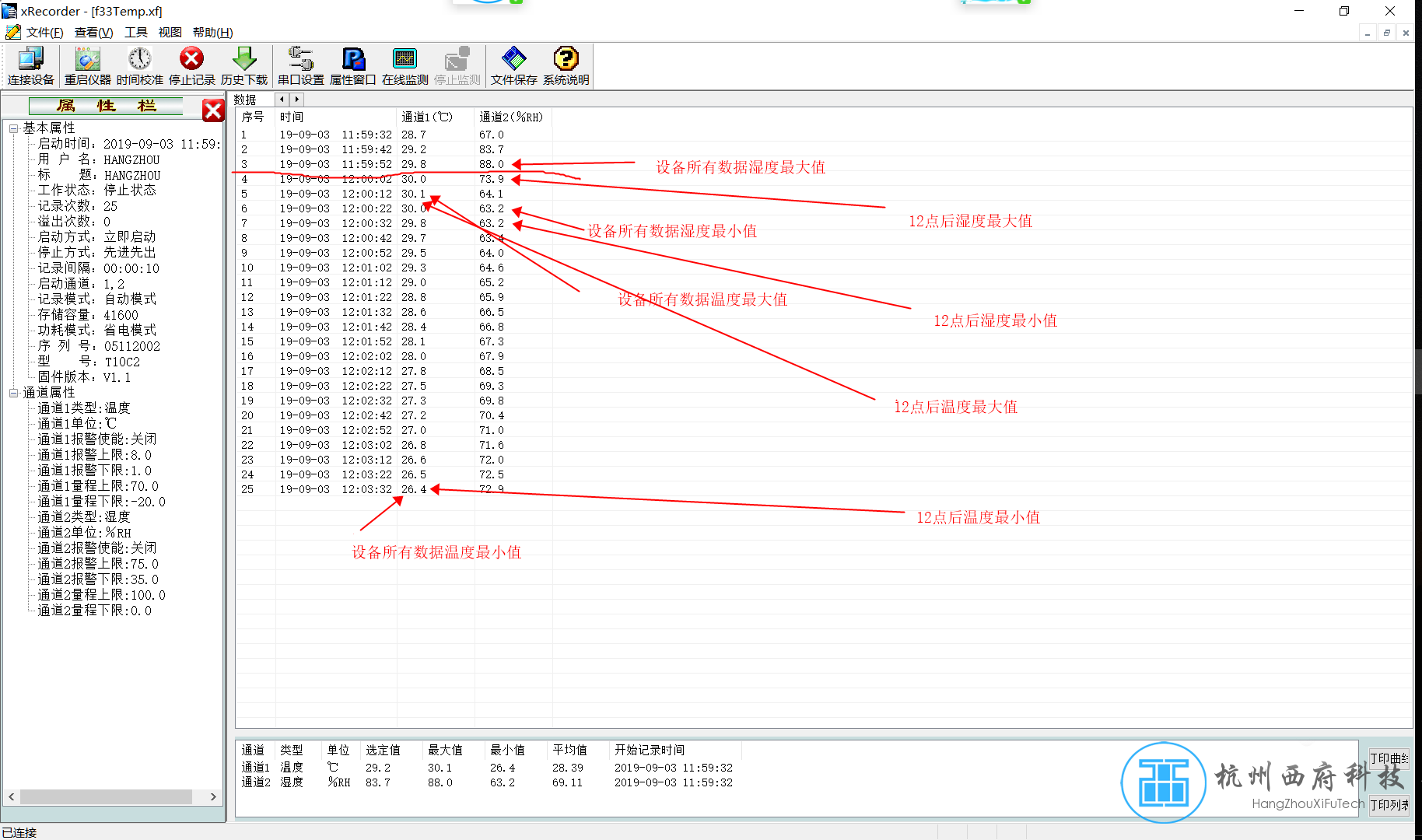

點擊主體窗中[曲線圖]和[數據列表]可以切換曲線圖和數據列表在主體窗口的顯示。顯示列表格式具體如下:

F:導出數據

在[曲線圖]窗口中，點擊[文件保存]按鈕，可以導出數據。數據格式可以為:txt、csv、xf、pdf文件。

G:打印數據

    在[曲線圖]窗口中，點擊[打印]按鈕，可以在出現的彈框中，選擇[打印曲線]或者[打印列表]以及選擇時間段進行打印。

         技術支持：15168328024

         儀表產地:中國 浙江 杭州

         官    網:www.0571yiqi.com

             版權所有 翻版必究

            杭州西府科技有限公司
